入门指南

Simulink

Franka MATLAB Toolbox 包含了一整套的 Simulink 和 MATLAB 示例。这些示例旨在帮助您了解工具箱的功能，并可以根据您的项目需求进行自定义。

要浏览可用的示例，请使用以下命令：

franka_toolbox_examples();

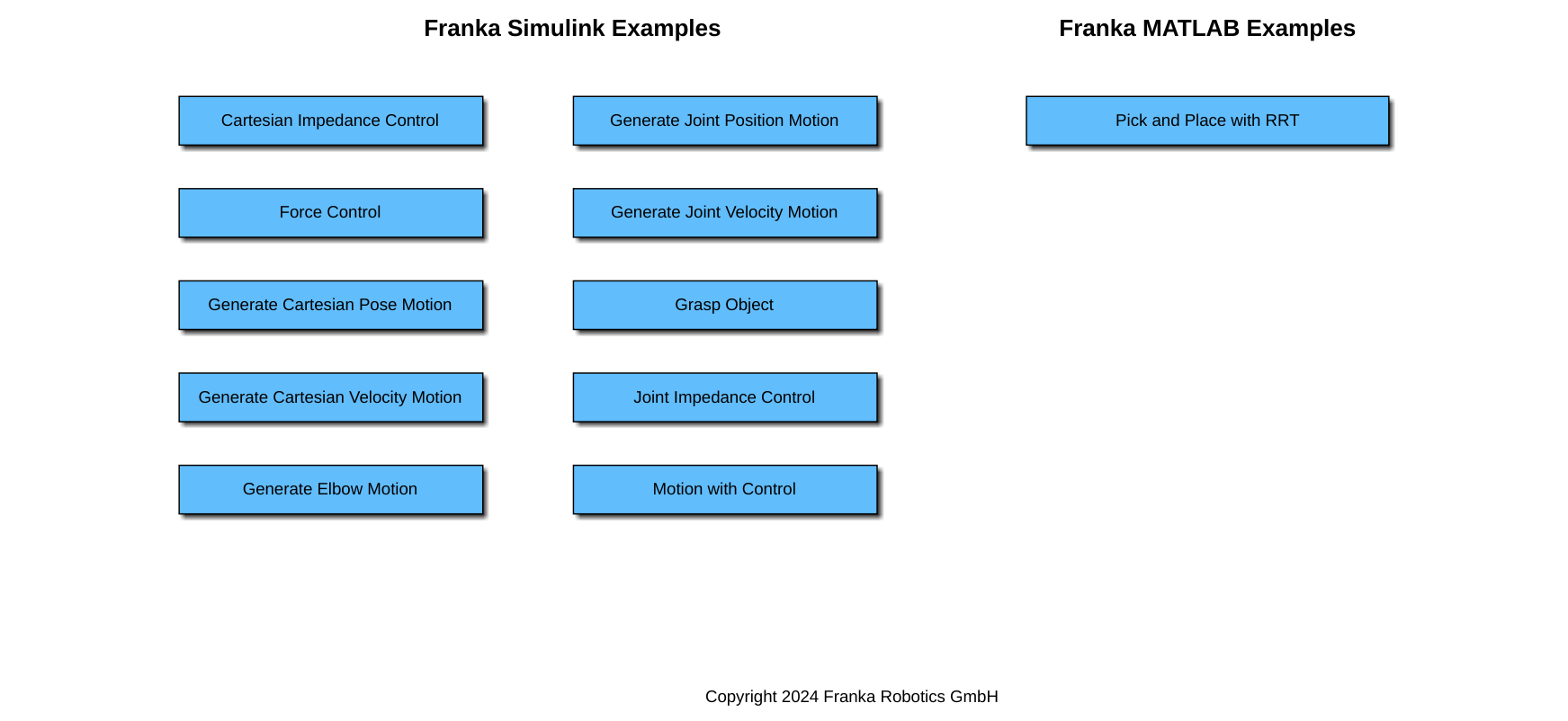

../_images/franka_matlab_toolbox_examples.png — Franka MATLAB Toolbox 示例导航器

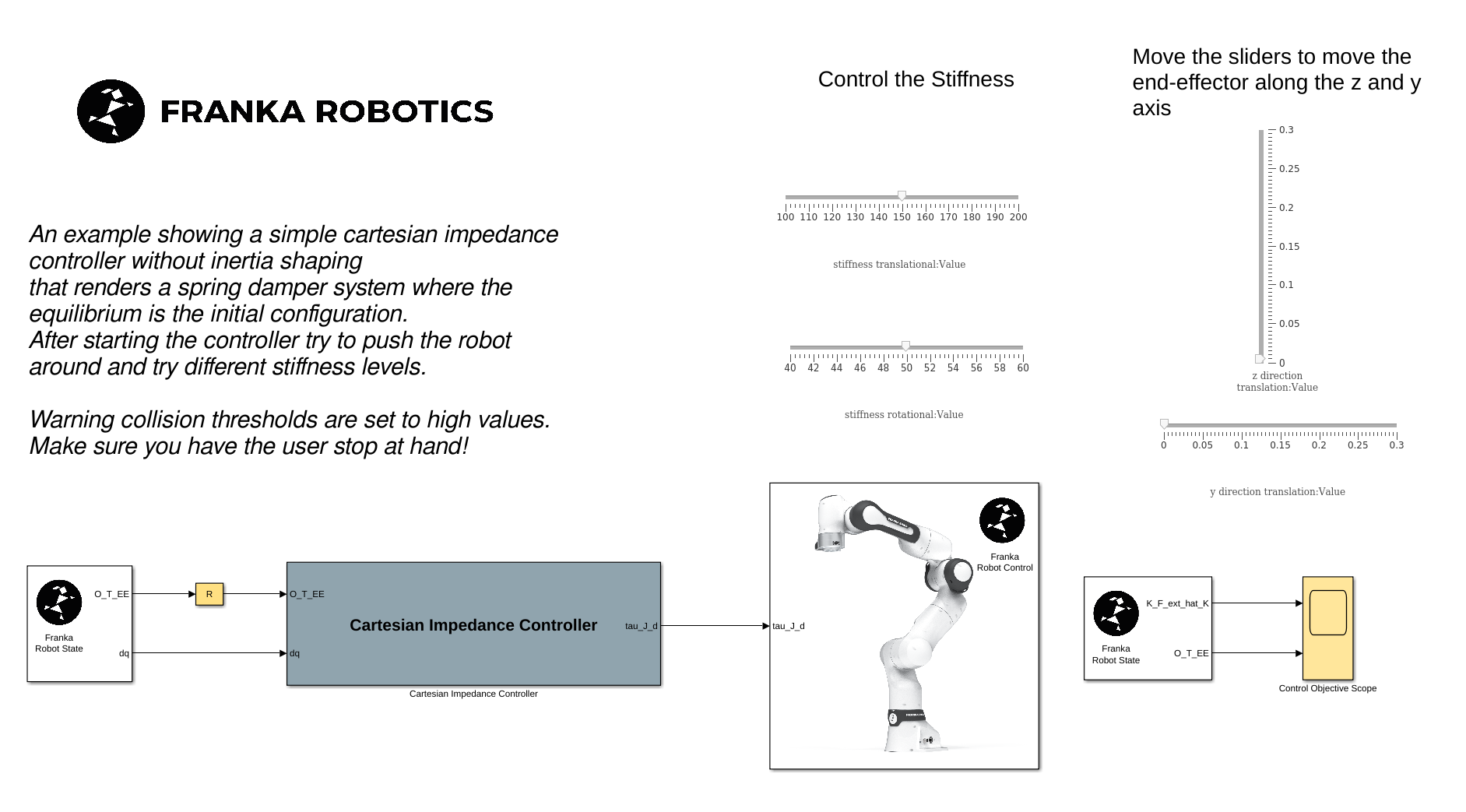

../_images/cartesian_impedance_control_overview.png — 配备滑块作为 UI 元素用于控制末端执行器位置的笛卡尔阻抗控制示例

打开后，双击任意一个 simulink 模型，机器人设置将以对象 frs 的形式自动加载到工作区中。

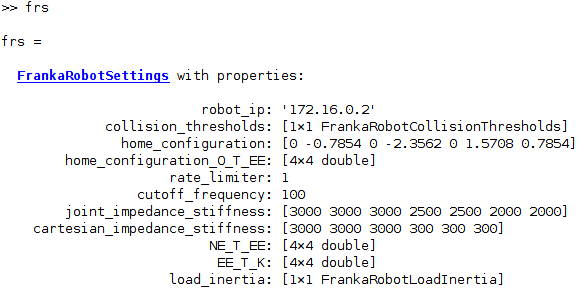

../_images/workspace_parameters.png — Franka 机器人设置对象

robot_ip 设置为 172.16.0.2。确保 robot_ip 以及所有其他参数符合您的设置，并符合您的预期用途。

frs.robot_ip = <your robot ip string>

您可以使用以下方式修改 FrankaRobotSettings 的默认设置：

edit FrankaRobotSettings.m

Simulink 求解器设置

Simulink 模型的求解器设置要求如下：

固定步长
离散（无连续状态）
具有固定步长（基本采样时间） 0.001。

Simulink 构建与部署 - 目标 PC: Franka AI Companion

对于构建和部署到 Franka AI Companion，您可以使用以下推荐的工作流程：

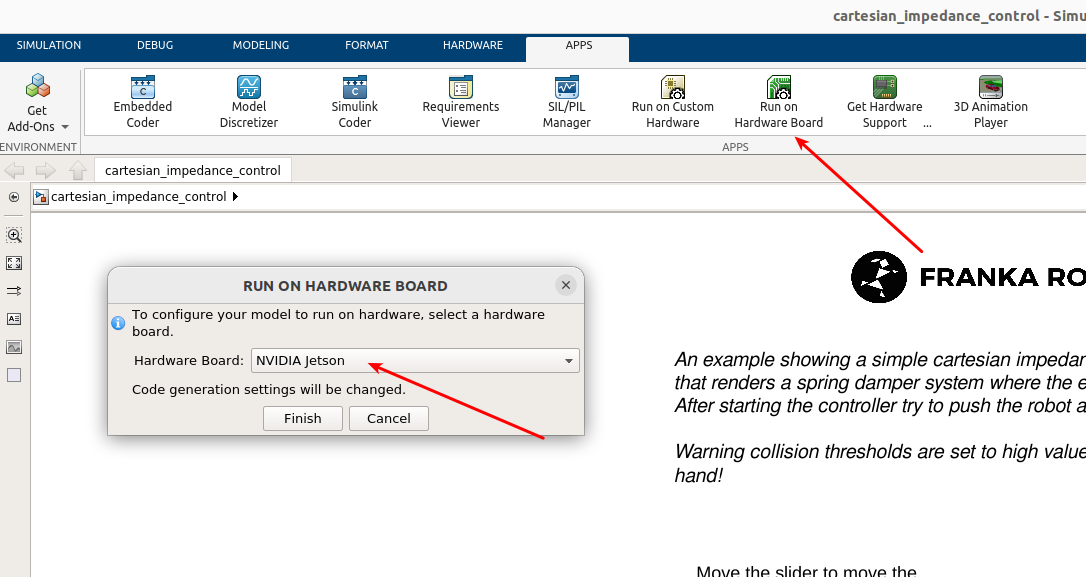

首先，在 Simulink 的 APPS 面板中点击 “Run on Hardware Board”，然后选择 “NVIDIA Jetson” 选项。

../_images/cartesian_impedance_control_run_on_hardware.png — Run on Hardware Board - 选择 “NVIDIA Jetson”

重要

如果此选项不可见，请确保已安装适用于 NVIDIA Jetson 和 NVIDIA DRIVE 平台的 MATLAB Coder 支持包。

在构建和运行模型之前，我们需要进行一些 “硬件设置”。

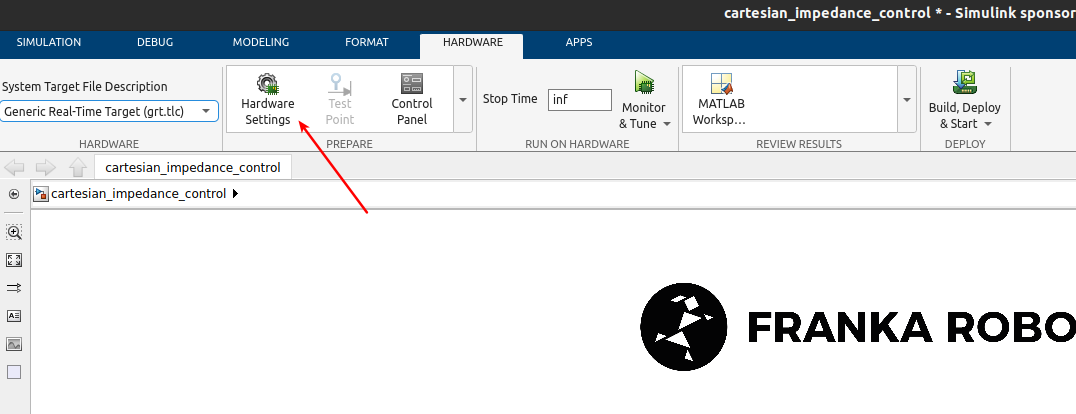

../_images/hardware_settings.png — 选择 “Hardware Settings”

选择 “NVIDIA Jetson” 硬件板。

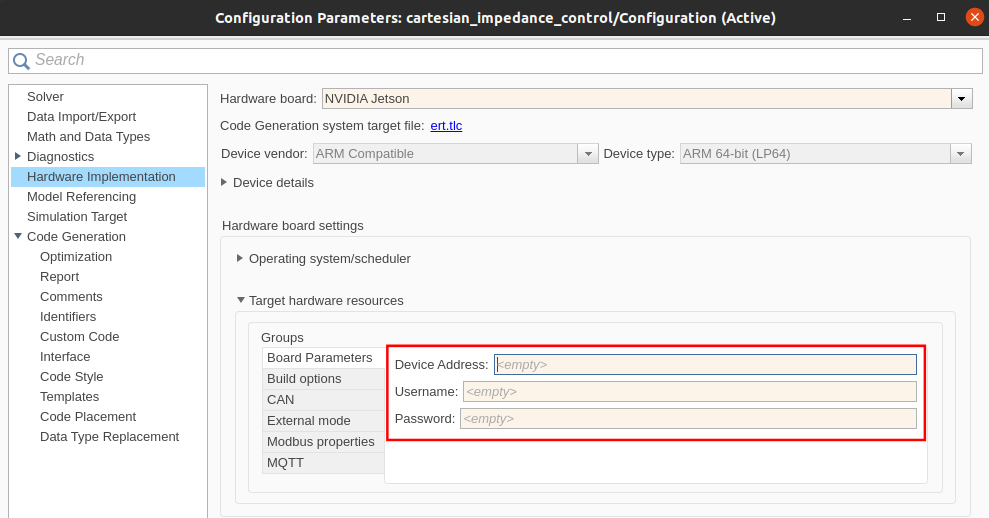

设置与您在 Franka AI Companion 中运行的 Docker 实例对应的设备地址、用户名和密码。

../_images/board_parameters.png — “板子参数”

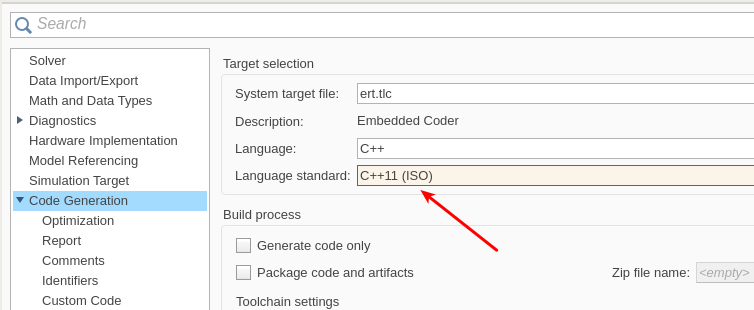

建议选择 “C++11” 选项，以确保与适用于 NVIDIA Jetson 和 NVIDIA DRIVE 平台的 MATLAB Coder 支持包的兼容性。

../_images/jetson_config_c++11.png — 选择 “C++11” 选项

重要

要设置当前目标 Docker 实例暴露的 ssh 服务器的特定端口，请执行以下 MATLAB 命令：

franka_ai_companion_port_switch(<desired port number>);

重要

如果您计划使用外部模式进行 “监控与调试” ，请确保您已应用下方章节中描述的设置 Simulink 外部模式（“监控与调试”） - 必要设置。

重要

执行之前，请确保机器人的刹车已松开，在 Desk 中激活 FCI 模式，并且机器人处于执行模式（用户按钮已释放）！

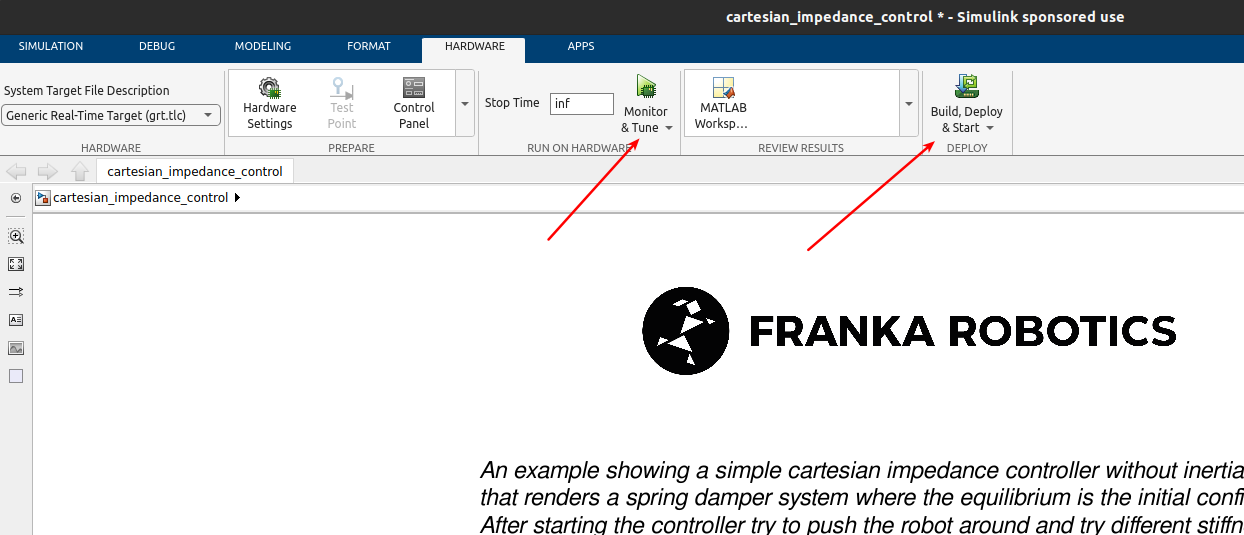

您现在可以点击“构建并部署” (Build & Deploy) 或“监控并调试” (Monitor & Tune) 以运行 Simulink 模型！

小心

机器人将要产生运动了！确保正在监控情况，并准备好在必要时采取行动！

../_images/jetson_deploy.png — “构建并部署” 或 “监控并调试” 以启用外部模式

Simulink 构建与部署 - 目标 PC: Linux 主机

重要

如果您计划将应用程序构建、运行并部署到 Linux 主机 PC，请确保已按照之前的安装页面描述安装 libfranka 和实时内核。

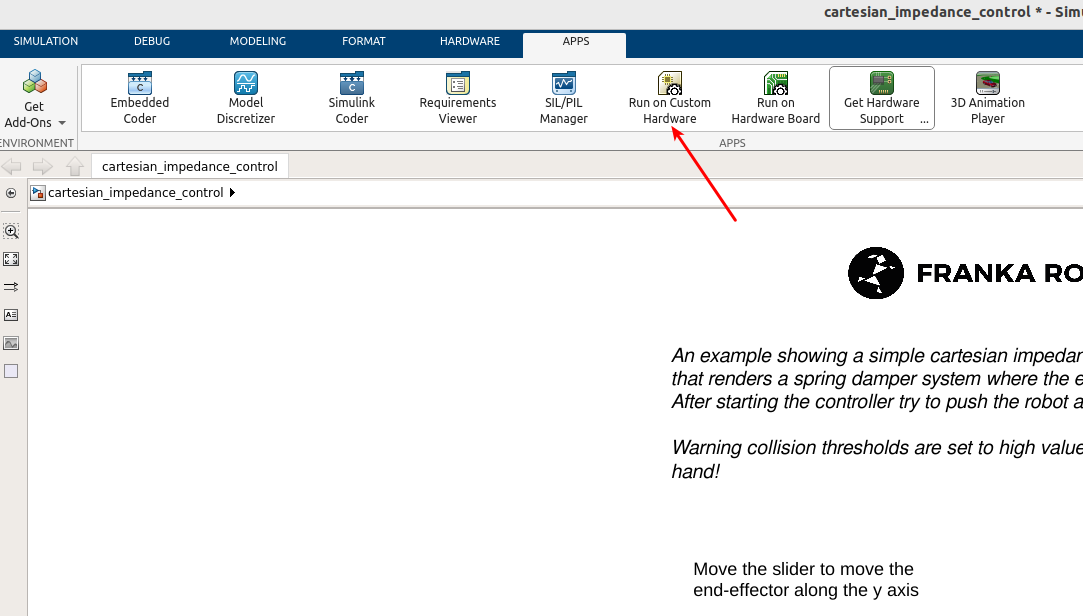

首先，我们从 Simulink 的 APPS 面板中选择 Run on custom hardware 应用程序。根据提示允许自动选择 grt.tlc 目标。

../_images/cartesian_impedance_control_apps.png — Simulink 应用程序 “Run on custom hardware”

在继续之前，请进行以下必要的模型检查：

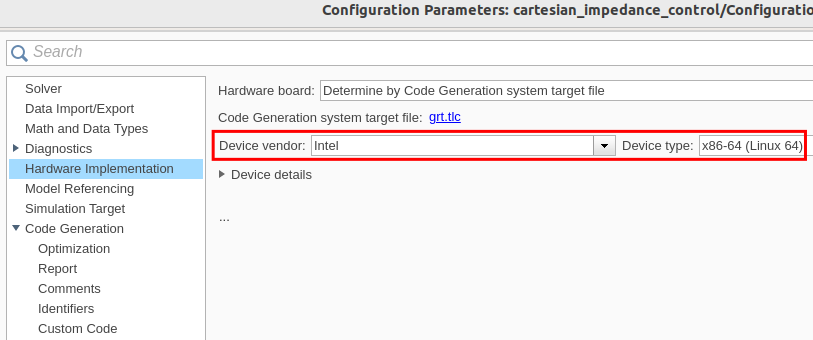

在 “硬件实现” (Hardware Implementation) 下，设备供应商为 “Intel” 或 “AMD” ，设备类型为 “x86-64 (Linux 64)”。

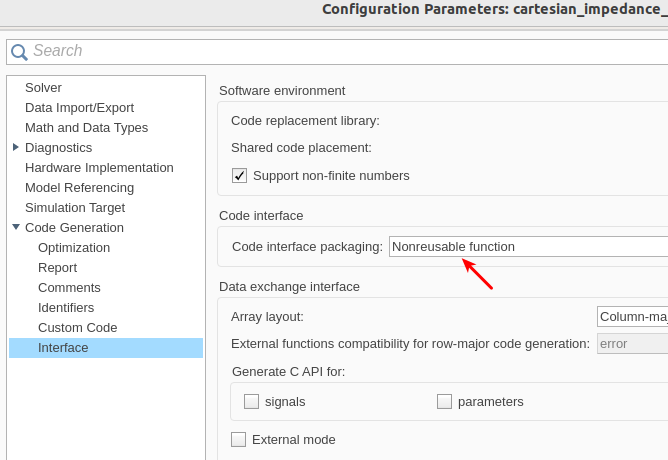

代码接口打包 (Code interface packaging) 选项设置为 “Nonreusable function”。

../_images/linux_host_hardware_implementation.png — Hardware Implementation - 设备供应商选择。

../_images/interface_pane.png — “Code interface packaging” 选项

重要

如果您计划使用外部模式进行 “监控与调试” ，请确保您已应用下方章节中描述的设置 Simulink 外部模式（“监控与调试”） - 必要设置。

重要

执行之前，请确保机器人的刹车已松开，在 Desk 中激活 FCI 模式，并且机器人处于执行模式（用户按钮已释放）！

然后，可以从 “Hardware” 选项卡中选择 Monitor & Tune （如果需要通过外部模式进行监控），或者选择 Build, Deploy & Start （仅执行应用程序而不进行监控）。

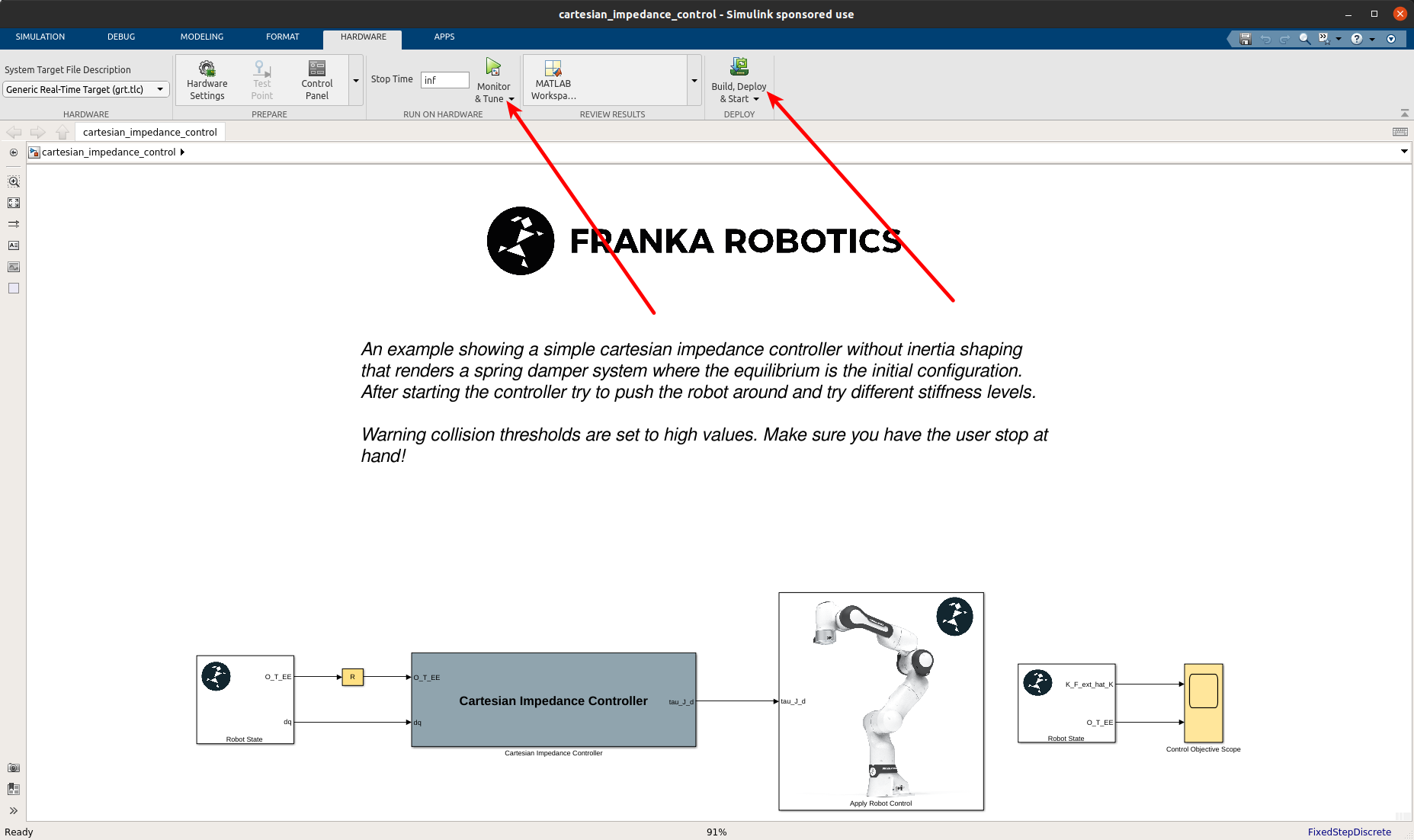

../_images/cartesian_impedance_control_hardware.png — Hardware Simulink App.

小心

机器人将要产生运动了！确保正在监控情况，并准备好在必要时采取行动！

Simulink 外部模式（“监控与调试”） - 必要设置

如果您计划使用外部模式 (External Mode) 进行“监控与调试” (Monitor & Tuning)，还需要应用以下设置：

勾选“在后台线程中运行外部模式” (Run external mode in a background thread)。

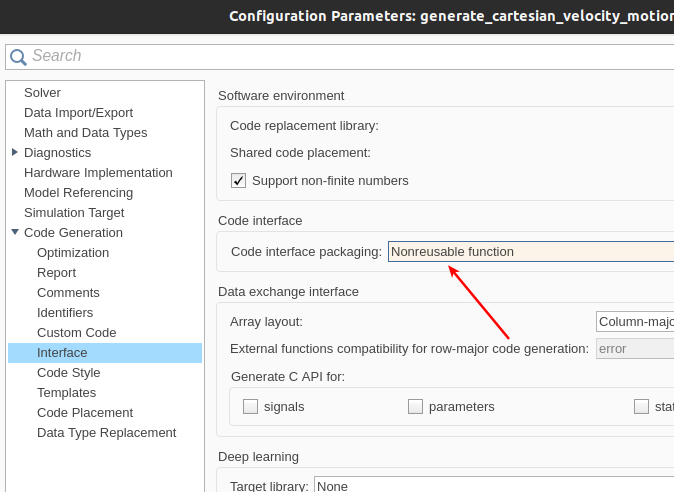

代码接口打包 (Code interface packaging) 为 “Nonreusable function”。

“MAT-file logging” 未勾选。

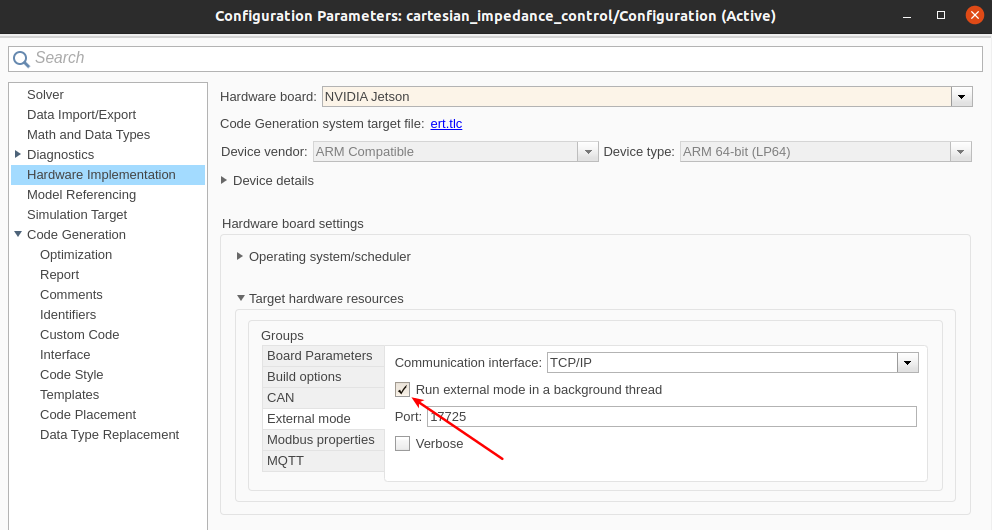

../_images/external_mode_background_thread.png — “Run external mode in a background thread” 是必需的，以确保 1kHz 循环不会被影响。

../_images/model_settings_interface_non_reusable_function.png — “Nonreusable function” 选项是构建外部模式时必需的。

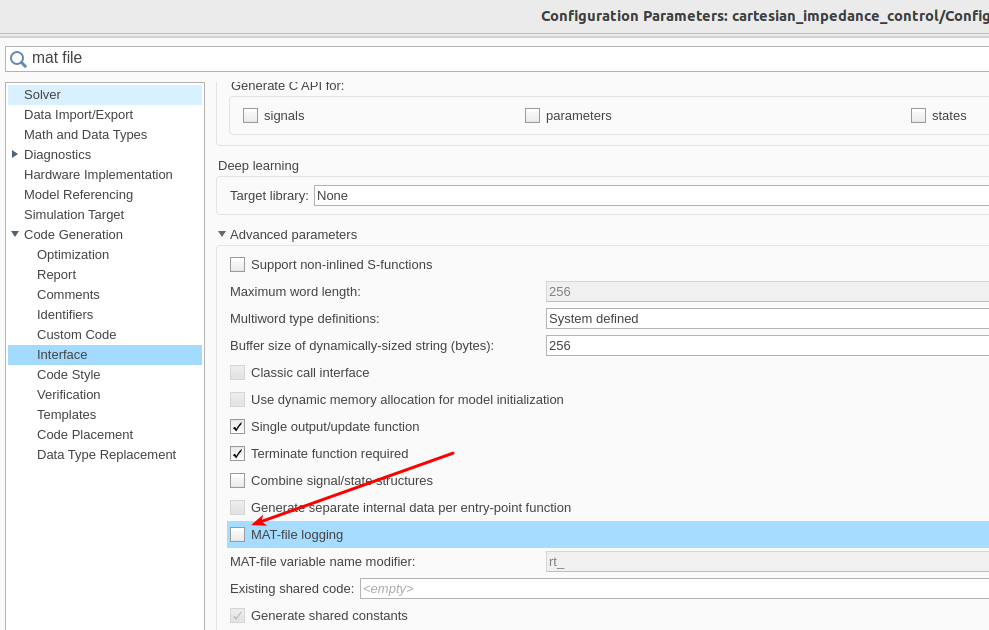

../_images/model_settings_interface_mat_file_logging.png — “MAT-file logging” 应该未勾选，以便与外部模式一起构建。

MATLAB

演示：Pick & Place with RRT

为了熟悉 Franka 机器人在 Matlab 中的 API，pick_and_place_with_RRT.mlx 演示是一个很好的起点。

../_images/matlab_pick_and_place_with_RRT_demo.png — 拾取与放置演示的实时 Matlab 脚本和图形

自动错误恢复

如果机器人遇到错误状态并转换到反射（recovery）模式，您可以通过执行 Matlab 中的自动错误恢复命令尝试恢复。

fr = FrankaRobot(<robot ip as string>);
fr.automatic_error_recovery();

如果命令失败并且机器人仍处于错误状态，请尝试使用引导模式手动将机器人恢复到有效配置。

提示

查看 Franka MATLAB 库，其中包含一系列辅助函数，它们有助于优化您的工作流程。
